포괄적인 산업 지식: ED-코어 자기 코어
1. ED-핵심 개요
ED{0}}코어(ED-유형 자기 코어)는 방향성 실리콘 강철 스트립으로 제조된 고성능-분할 자기 부품입니다. 두 개의 동일한 "E{5}}like" 하프-코어로 구성되어 쌍을 이룰 때 폐쇄 자기 회로를 형성합니다. "ED" 명칭은 특징적인 이중-직사각형 프로필을 나타냅니다.
낮은 코어 손실, 높은 투자율 및 유연한 조립을 위해 설계된 ED{0}}코어는 변압기, 인덕터, 전원 공급 장치 및 오디오 장비에 널리 사용됩니다. 분할 설계를 통해 정밀한 에어 갭 조정이 가능하므로 안정적인 인덕턴스와 자기 포화에 대한 저항이 필요한 애플리케이션에 이상적입니다.
2. 번역된 기술 매개변수(제품 브로셔에서)

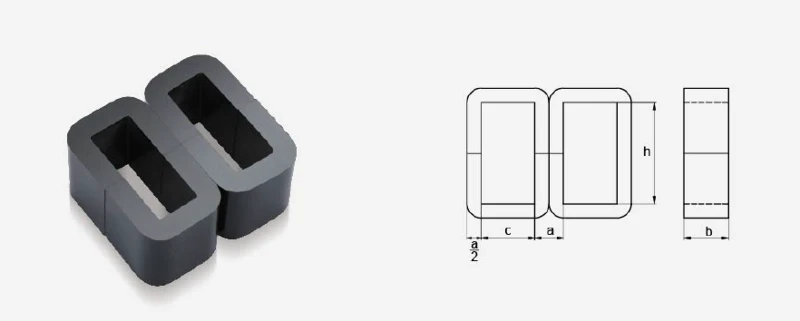

| 핵심 모델 | 치수(mm) a × b × c × h | 출력 전력(VA) 50Hz / 400Hz | 코어 중량(kg) |
|---|---|---|---|
| ED6×6.5 | 6 × 6.5 × 6 × 15 | -- / 7.54 | 0.016 |
| ED6×8 | 6 × 8 × 6 × 15 | -- / 9.54 | 0.017 |
| ED6×10 | 6 × 10 × 6 × 15 | -- / 12.20 | 0.024 |
| ED6×12.5 | 6 × 12.5 × 6 × 15 | -- / 15.40 | 0.030 |
| ED8×8 | 8 × 8 × 8 × 20 | -- / 19.00 | 0.034 |
| ED8×10 | 8 × 10 × 8 × 20 | -- / 23.80 | 0.043 |
| ED8×12.5 | 8 × 12.5 × 8 × 20 | -- / 29.20 | 0.056 |
| ED8×16 | 8 × 16 × 8 × 20 | -- / 36.30 | 0.070 |
| ED10×10 | 10 × 10 × 10 × 25 | 1.60 / 40.70 | 0.070 |
| ED10×12.5 | 10 × 12.5 × 10 × 25 | 2.33 / 49.30 | 0.090 |
| ED10×16 | 10 × 16 × 10 × 25 | 3.51 / 60.70 | 0.110 |
| ED10×20 | 10 × 20 × 10 × 25 | 4.92 / 72.20 | 0.140 |
| ED12×12.5 | 12 × 12.5 × 12 × 30 | 5.01 / 69.30 | 0.150 |
| ED12×16 | 12 × 16 × 12 × 30 | 7.53 / 83.30 | 0.170 |
| ED12×20 | 12 × 20 × 12 × 30 | 10.70 / 98.10 | 0.200 |
| ED12×25 | 12 × 25 × 12 × 30 | 15.10 / 113.00 | 0.250 |
| ED16×16 | 16 × 16 × 16 × 40 | 23.70 / 184.60 | 0.280 |
| ED16×20 | 16 × 20 × 16 × 40 | 33.60 / 214.70 | 0.370 |
| ED16×25 | 16 × 25 × 16 × 40 | 42.90 / 248.50 | 0.450 |
| ED16×32 | 16 × 32 × 16 × 40 | 57.10 / 293.00 | 0.580 |
| ED20×20 | 20 × 20 × 20 × 50 | 62.00 / 327.00 | 0.550 |
| ED20×25 | 20 × 25 × 20 × 50 | 80.00 / 378.00 | 0.700 |
| ED20×32 | 20 × 32 × 20 × 50 | 104.00 / 445.00 | 0.800 |
| ED20×40 | 20 × 40 × 20 × 50 | 132.00 / 516.00 | 1.100 |
| ED25×25 | 25 × 25 × 25 × 63 | 141.00 / 614.00 | 1.050 |
| ED25×32 | 25 × 32 × 25 × 63 | 183.00 / 722.00 | 1.350 |
| ED25×40 | 25 × 40 × 25 × 63 | 230.00 / 836.00 | 1.680 |
| ED25×50 | 25 × 50 × 25 × 63 | 287.00 / 969.00 | 2.100 |
| ED32×32 | 32 × 32 × 32 × 80 | 337.00 / 1262.00 | 2.200 |
| ED32×40 | 32 × 40 × 32 × 80 | 422.00 / 1461.00 | 2.800 |
| ED32×50 | 32 × 50 × 32 × 80 | 522.00 / 1688.00 | 3.450 |
| ED32×64 | 32 × 64 × 32 × 80 | 662.00 / 1984.00 | 4.400 |
| ED40×40 | 40 × 40 × 40 × 100 | 737.00 / 2408.00 | 4.300 |
| ED40×50 | 40 × 50 × 40 × 100 | 914.00 / 2795.00 | 5.320 |
| ED40×64 | 40 × 64 × 40 × 100 | 1154.00 / 3291.00 | 6.900 |
| ED40×80 | 40 × 80 × 40 × 100 | 1408.00 / 3805.00 | 8.600 |
3. ED-코어 생산 과정
ED{0}}코어 제조에는 최적의 자기 성능을 보장하기 위해 높은 정밀도와 엄격한 품질 관리가 필요합니다.
원료 선택: 낮은 코어 손실과 높은 투자율을 위해 프리미엄 입자- 방향성 실리콘 스틸 스트립(두께 0.23~0.35mm)을 선택했습니다.
슬리팅 & 커팅: 스트립은 -필요한 너비에 맞게 정밀하게 절단되고 길이에 맞게 절단되며 치수 공차는 ±0.05mm로 유지됩니다.
권선 및 성형: 절단된 스트립은 자동화된 와인딩 기계를 사용하여 두 개의 동일한 하프{0}}코어 프로파일로 단단히 감겨져 균일한 적층과 최소 내부 간격을 보장합니다.
가열 냉각: 권선형 코어는 질소 분위기에서 고온 어닐링을 거쳐 내부 응력을 완화하고 자기 특성을 향상시킵니다.
절연코팅: 고온-절연 바니시를 도포하여 적층간 단락을 방지하고 내식성을 향상시켰습니다.-
조립 및 테스트: 두 개의 하프-코어가 사양에 맞게 에어 갭이 조정되어 정렬되고 쌍을 이룹니다. 각 코어는 인덕턴스, 코어 손실 및 포화 특성에 대해 테스트됩니다.
최종검사: 포장 전 육안, 치수, 전기적 점검을 통해 규격 준수 여부를 확인합니다.
4. 포장 및 운송
포장
내부 보호: 각 코어는 긁힘 및 충격 손상을 방지하기 위해 정전기 방지-버블랩 또는 폼으로 개별적으로 포장됩니다.
외부 포장: 폼 칸막이가 있는 견고한 골판지 상자는 코어를 제자리에 고정하고 모델, 수량 및 취급 지침이 명확하게 라벨로 표시되어 있습니다.
수분 조절: 특히 해상 화물 운송의 경우 산화 방지를 위해 건조제 패킷이 포함되어 있습니다.
맞춤화: 요청시 고객 로고 및 바코드가 포함된 OEM/ODM 포장도 가능합니다.
운송
배송 옵션:
긴급 주문을 위한 항공 화물(소형/중형 코어)
대량 배송을 위한 해상 화물(비용-효율적, 리드 타임 20~45일)
샘플 또는 소규모 배치를 위한 택배 서비스(DHL/FedEx).
메모 처리: 무거운 물건을 떨어뜨리거나 쌓아두지 마세요. 강한 자기장에서 멀리 떨어진 건조하고 온도가 조절되는 환경(15~30도)에 보관하세요.
5. ED-코어의 장점과 단점
✅ 장점
낮은 코어 손실: 방향성 실리콘 스틸 구조로 에너지 손실을 최소화하여 변압기 효율을 향상시킵니다.
조절 가능한 에어 갭: 분할 설계로 정밀한 에어 갭 튜닝이 가능하여 포화도를 줄이고 인덕턴스를 안정화할 수 있습니다.
컴팩트한 사이즈: 투자율이 높기 때문에 동일한 정격 전력에 대해 기존 EI-코어에 비해 코어 설치 공간이 더 작습니다.
유연한 조립: 모듈식 하프-코어는 권선 및 조립을 단순화하여 생산 시간과 비용을 절감합니다.
광범위한 호환성: 오디오 변압기, 전력 인덕터, UPS 시스템 및 고주파-주파수 전원 공급 장치에 적합합니다.
❌ 단점
더 높은 비용: 고급 소재와 정밀 제조로 인해 ED{0}}코어는 기존 EI-코어보다 더 비쌉니다.
정렬 감도: 두 개의 하프-코어가 잘못 정렬되면 원치 않는 에어 갭이 생겨 성능이 저하될 수 있습니다.
기계적 취약성: 얇은 라미네이션은 조립이나 운송 중에 잘못 취급하면 손상되기 쉽습니다.
저급-최저사용을 위한 초과 엔지니어링-: 저비용, 저효율-애플리케이션에는 비용 및 정밀도 이점이 덜 영향을 미칩니다.
6. 자주 묻는 질문(FAQ)
Q1: ED-코어의 주요 용도는 무엇입니까?
답변: ED{0}}코어는 오디오 변압기, 고주파{1}}인덕터, UPS 시스템, 인버터, 의료용 전원 공급 장치 및 통신 기지국 장비에 사용됩니다. 높은 효율성과 안정적인 성능이 요구되는 애플리케이션에 탁월합니다.
Q2: 올바른 ED-핵심 모델을 선택하려면 어떻게 해야 합니까?
A: 세 가지 핵심 요소를 기준으로 선택하세요.
정격 전력(VA) 및 작동 주파수(50Hz/400Hz 이상).
장치의 폼 팩터에 맞는 물리적 크기(a × b × c × h).
효율성 요구 사항에 대한 핵심 중량 및 손실 특성. 맞춤 권장 사항은 엔지니어링 팀에 문의하세요.
Q3: ED-코어를 맞춤 설정할 수 있나요?
답: 그렇습니다. 우리는 고유한 애플리케이션 요구 사항을 충족하기 위해 맞춤형 치수, 공극 및 코팅을 갖춘 맞춤형 ED{1}}코어를 제공합니다. 맞춤 주문으로 제작하는 데 일반적으로 4~6주가 소요됩니다.
Q4: 표준 ED-코어의 일반적인 리드 타임은 얼마나 됩니까?
A: 표준 모델은 주문 수량 및 가용성에 따라 2~3주의 리드 타임이 있습니다.
Q5: 성능 저하를 방지하려면 ED{1}}코어를 어떻게 보관해야 합니까?
A: 습기와 강한 자기장으로부터 멀리 떨어진 건조하고 온도가 제어되는 환경(15~30도)에 코어를 보관하세요. 산화를 방지하기 위해 24개월을 초과하는 장기간 보관을 피하십시오.
